철도전력

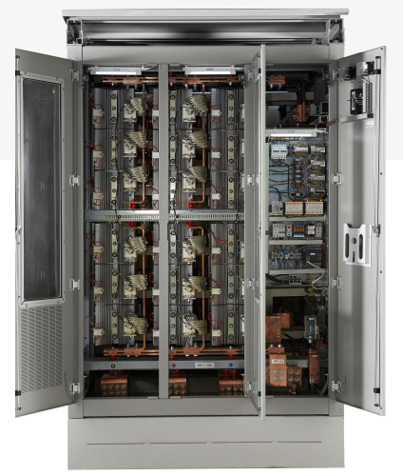

정류기반

직류 철도에 사용되는 정류기는 삼상 교류전원을 수전하여 스위칭 소자, 제어회로를 통해 직류전원으로 변환하는 장치로서 기타 다양한 분야의 적용이 확대되고 있습니다. 당사는 신뢰성이 높은 정류기를 제작, 주요 현장에 납품하여 제품의 우수성을 인정받고 있습니다.
  • Key Features

    - 고신뢰성, 컴팩트한 정류기
    - 전철, 지하철, 트램 등의 직류전력 공급 표준화
    - CESI 성능시험 합격
  • Application

    -도시철도, 경전철 등
제품 제원표

 SJR750V  /  SJR1500V

적용규격IEC 60146-1-1/ IEC 62590
형식
SJR750V
SJR1500V
정격전압
750V
1500V
정격용량
0.9MW~6.0MW
0.9MW~7.0MW
다이오드 형식
디스크 방식
정류방식
3상 브릿지
주파수 내전압
10kV
연결
병렬
작동온도
-5 ˚C ~ +40 ˚C
보호기기

지락보호, Fuse 이상 검출, 서지 보호 Heat-sink temp.(Alarm/Trip)
